今日は

曇っているけど空気が澄んでいるらしく、大阪湾に浮かぶ船まではっきり見えます。

f:id:dendenkinoko:20161224153537j:plain



世間ではクリスマスイブということで浮かれているようですが、何それ美味しいの??
私はいつも通り、独りでそばどん兵衛でお腹を満たし幸せです・・・(´;ω;`)

さて、これまで週末は色々な行事が重なり、時間が取れていなかったのですが、ようやく作業時間が取れそうなので、ものづくりを加速させます。まずはY氏から依頼されているモーターコイルの巻き線機、次にI氏から依頼される予定のカーボン製連結器、そして自分のタービン温水発電機。ここで宣言して自分を追い込みます(誰も見ていないだろうけど笑)!

浄水器修理 by 3Dプリンター ~成功編~

改良版を作りました。昨日の失敗が気になり一週間心穏やかに過ごせそうになかったので(笑)

f:id:dendenkinoko:20161106120947j:plain
瓶の出口の部品を大きくしました(before:右2つ→after:左2つ)。

f:id:dendenkinoko:20161106122840j:plain

組み付けの図。この部品は活性炭が外に流れ出るのを防ぐためのものです。改良版は水が通過する面積を広くすることで、流体抵抗を少なくしました。これで内圧が下がって漏れは止まるはず・・・



f:id:dendenkinoko:20161106121747j:plain
いざ水を流します!

f:id:dendenkinoko:20161106122000j:plain
漏れは無くなりました(^^)



さて、昨日の記事で紹介した3Dプリント連結器ですが、いすばすでんてつ様の庭園鉄道ぎりぎり線に使われたようです!連結の時のガチャッていう音、いいですね~。作ったものが実際に動くのを見るとワクワクします♪なお、この連結器は私が設計したのではなく、webで公開されているモデルを使用しております。

最後は残念ながら折れてしまったようですが、次は強度を上げたものを作ってみたいです。

www.youtube.com

浄水器修理 by 3Dプリンター ~失敗編~

以前自作した浄水器が壊れたので3Dプリンターで部品を作り、修理を試みました。今回はちょっとマニアックな話です(3Dプリンターが動いている様子を収めた動画が下の方にあります。興味がある方はぜひご覧ください)。

f:id:dendenkinoko:20160120002842j:plain

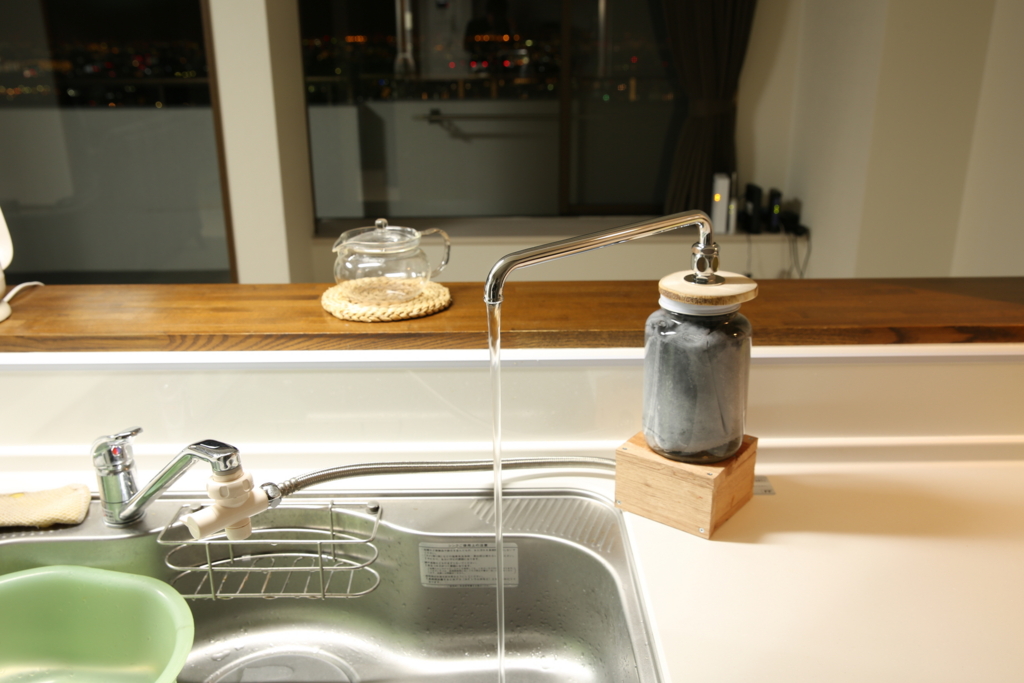

このように活躍してくれていた自作浄水器ですが・・・



f:id:dendenkinoko:20161105214909j:plain

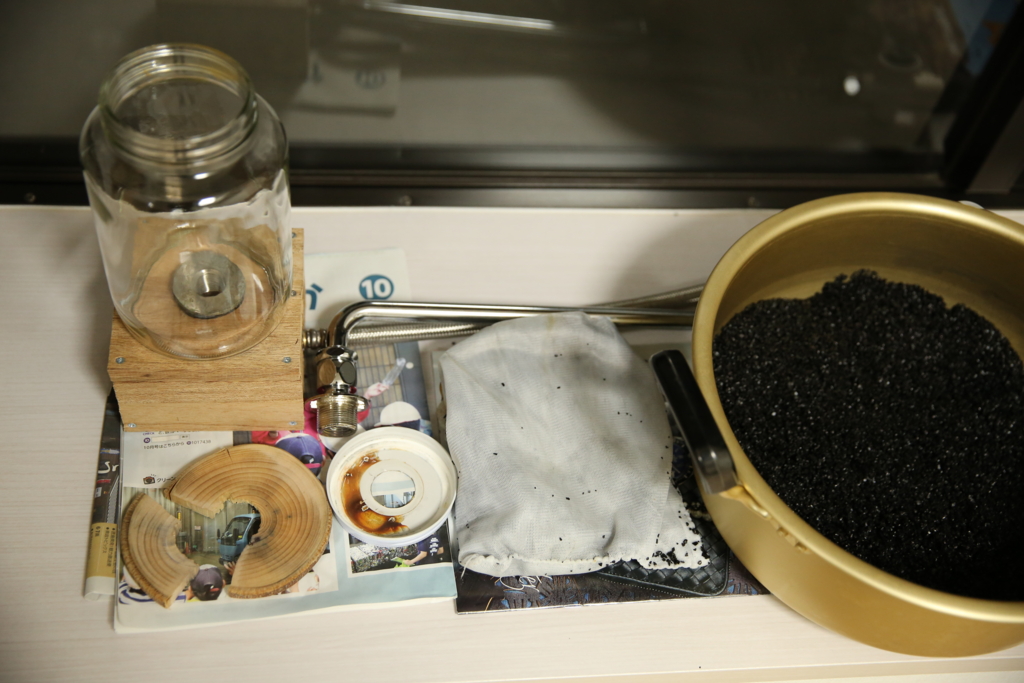

キャップの一部が錆び、水が漏れ、上面の木が水を吸って割れてしまいました。



f:id:dendenkinoko:20161105215002j:plain

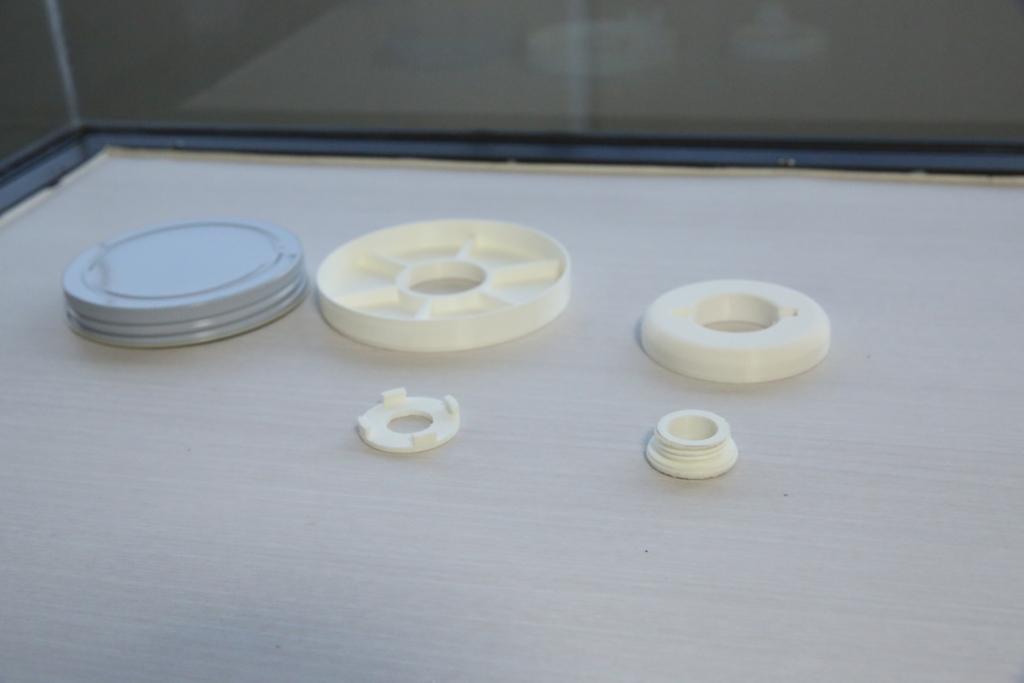

そこで、新しい部品を3Dプリンターで作成。ネジを造形するのは初めてでしたが、上手く出来ている模様。



f:id:dendenkinoko:20161105215224j:plain

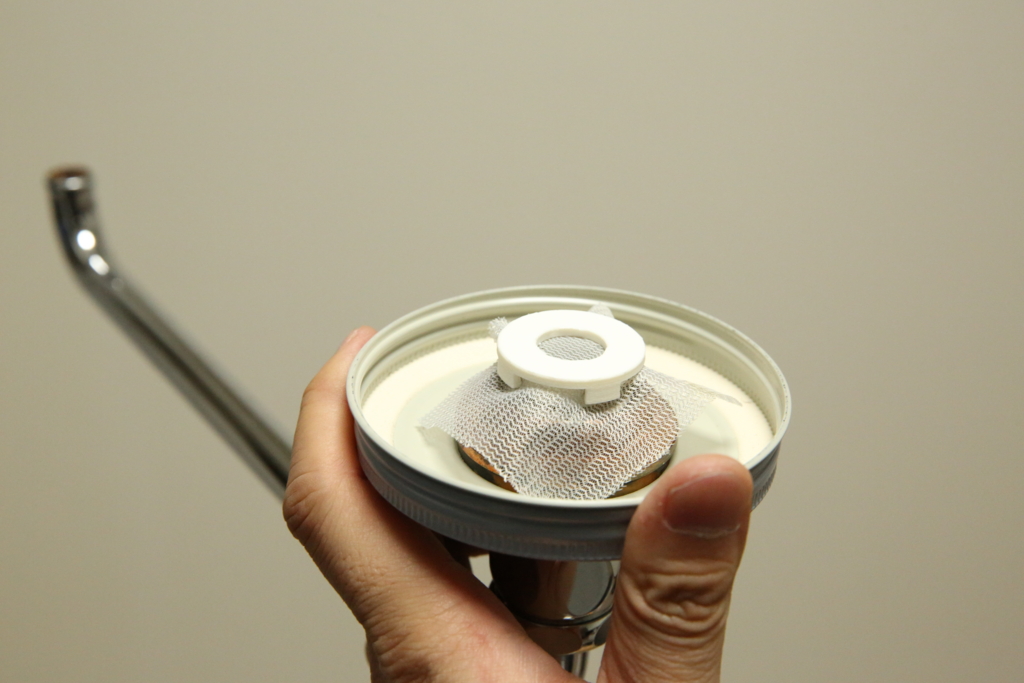

これまでは活性炭をメッシュの袋に詰めてから瓶に入れていたのですが、メンテナンス性が悪かったため、出口にガーゼ(洗濯用袋)のフィルターを付けることでメッシュ袋を廃止してみました。



f:id:dendenkinoko:20161105215333j:plain

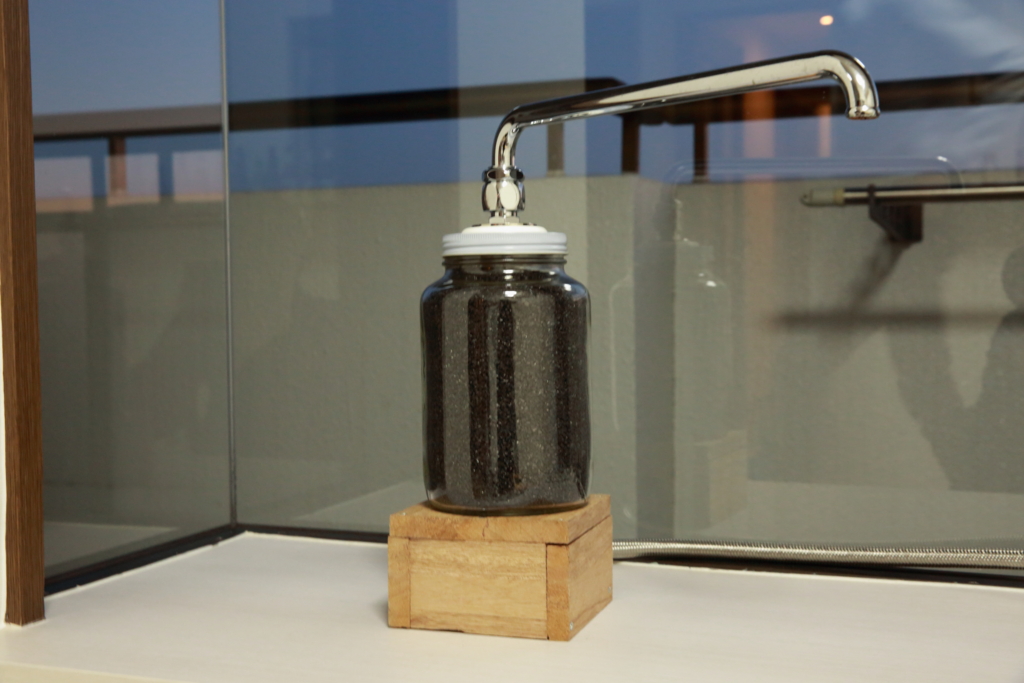

組立て完了!



f:id:dendenkinoko:20161105215653j:plain

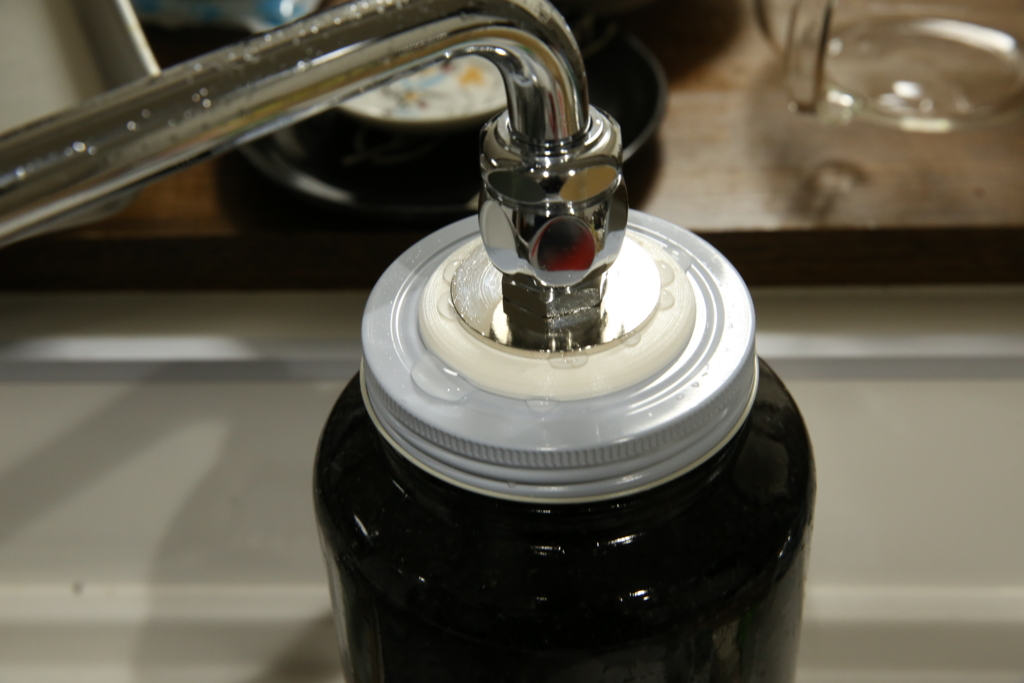

早速水を流すと・・・水漏れ漏れ( ^ω^)・・・失敗です。
たぶん原因は出口にガーゼを入れたことで、瓶の内圧が上がり、シールし切れなくなったためと思われます。そのうち、改善版を作ってみたいと思います。(2016/11/6追記:作りました!



さて、4か月前に我が家にやってきた3Dプリンターですが、稼働率は結構高く、ここしばらく毎週末動かしています。そして最近、会社の大先輩から電車の連結器の模型の印刷依頼があったので作ってみました。印刷した様子を動画に収めたところ、見事な編集をして下さりyoutubeにアップされたので、こちらにリンクを貼らさせて頂きます。

www.youtube.com

更に、なにやらこの連結器を使って自宅鉄道を走らせる計画が進んでいるようです(!)これからが楽しみです。(2016/11/6追記:走ったようです!

isubasu.blog.eonet.jp

3Dプリンターなんて一般人が買ってどうすんだ!?とよく思われがちですが、上記のような実用的な使い方もできます(え?普通の人は浄水器や連結器なんか作りたいとも思わないって?)。モデリングに必要な3DCADも、今ではフリーのが色々と出てきてます。ぜひ、一家に一台3Dプリンターを!!笑

【参考:フリーの3DCAD】
Autodesk 123D Design

Creo Elements/Direct Modeling Express 6.0

FreeCAD

RS Design Spark Mechanical
